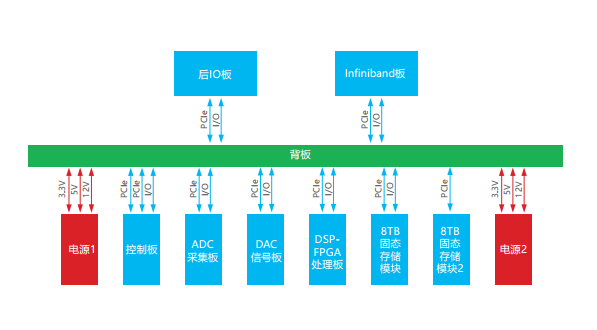

该平台基于VPX计算机体系，采用风冷和导冷兼容的结构设计，基于PCIe总线互联的VPX背板和标准尺寸的6U VPX板卡，包括电源板、主板、ADC采集板、DAC信号板、DSP-FPGA信号处理板、两块8TB存储板以及后IO板。从功能逻辑上形成了基带信号处理单元和射频单元、存储单元三部分，其中基带信号处理单元完成全系统的控制、模拟发射信号产生、跳频信号接收处理等功能。射频单元主要完成跳频信号产生、 上变频、 定频信号源产生、信号接收放大、下变频等功能，存储单元完成数据的采集存储以及网络传输。该设备可作为雷达、通信、声纳、导引头等多种系统的测试平台。该设备成功应用于某单位通信系统测试项目，该单位专注于军用电子信息设备科研开发、是国内军用加固计算机， 嵌入式图形处理设备的重要制造商，其多款产品已列装部队。该平台在用户使用中，完成了通信系统信号发生、接收及处理，在存储容量、传输速度、集成度、工作温度、功耗控制等方面满足了用户的订制化需求。

-6U VPX x86主板  -PCIe2.0总线架构
-两片ADSP-TS201S DSP  -2片 XC7K355T FPGA
-1GB DDR2 SDRAM  -4通道14bit 1GHz DAC
-8通道12bit 500MSPS ADC  -VPX存储卡容量8TB
-导冷、风冷兼容式设计  -10GbE网络离线数据传输，有效带宽1GB/s
-支持实验室、地面、车载工作环境
